煤化工鋼棒技術(shù)協(xié)議書完整版

根據(jù)煤化工鋼棒現(xiàn)場使用要求，制定耐磨鋼棒技術(shù)協(xié)議如下：
一、煤化工鋼棒材質(zhì)：
原材料執(zhí)行標準：GB/T699-1999   材質(zhì)：65Mn
二、煤化工鋼棒的技術(shù)要求：
煤化工鋼棒執(zhí)行標準:YB/T4550--2016。
煤化工鋼棒（以下簡稱“磨棒”）專用于氣化車間棒磨機研磨煤進而制備水煤漿，磨棒使用過程中不允許有斷裂、彎曲等影響正常研磨需求的問題，同時考慮到耐磨性的問題，磨棒必須具備較高的硬度以保證其耐磨性，具備較高韌性保證不斷裂彎曲。具體要達到以下指標：
1、 煤化工專用的耐磨棒表面平均硬度介于HRC45—55（HB420--560），淬透層10mm以上。
2、 煤制甲醇磨棒的彎曲度＜0.3%，正常使用過程中不得出現(xiàn)彎曲度嚴重超標影響磨機產(chǎn)量和煤漿質(zhì)量。
3、 煤制乙二醇鋼棒斷棒率＜1%，斷棒率在1%--5%之間時，供應(yīng)商免費更換斷棒，超過5%需要退貨等處理。
4、 煤制水煤漿鋼棒沖擊值ak＞12j/cm2，式樣為常溫無缺口標準試樣。
5、 為保障煤化工耐磨棒磨機鋼棒質(zhì)量，供應(yīng)商必須對磨棒進行調(diào)直、調(diào)質(zhì)熱處理，并經(jīng)過跌落破壞性實驗測試合格，供應(yīng)商需要交貨時出示熱處理報告和跌落試驗報告，并加蓋企業(yè)公章。
6、 煤制乙二醇鋼磨棒需要定尺供貨，要求兩端熱處理前鋸床切割，端面要平整光滑不斜切，兩端頭要打磨出R弧度，長度偏差±10mm，直徑偏差±1.5mm。
7、 煤化工研磨鋼棒表面應(yīng)平整光滑，不得有肉眼可見的過燒、裂紋、明顯毛刺、缺肉等缺陷。包裝應(yīng)整齊統(tǒng)一，便于堆放。不同規(guī)格不得混合打捆。
8、煤化工用鋼棒出廠前必須對化學(xué)成分、表面質(zhì)量、硬度分布情況、不直度、直徑及長度偏差進行檢測并出示產(chǎn)品合格證。
三、供貨范圍及清單：

四、產(chǎn)品標準、包裝、運輸
1、生產(chǎn)制造執(zhí)行ISO9001生產(chǎn)過程控制，按照國家相關(guān)標準進行檢測。

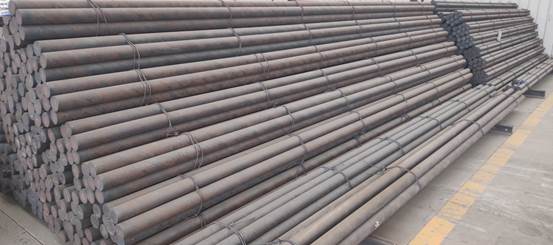

2.包裝：鐵條打捆，（10支/捆）。
3、汽運到需方施工現(xiàn)場。
五、 交貨期及交貨方式：
1、 交貨期：按照雙方約定時間交貨。
2、 交貨方式：需方生產(chǎn)現(xiàn)場、車板交貨。
六、 本協(xié)議作為合同不可分割的一部分，和合同具有同等法律效力。
