隨著國民經濟不斷發展，國家對環保和綜合利用發展做出要新要求，鋼渣要求二次利用，研磨后回收鐵，并將研磨后的礦粉用于水泥廠、加氣磚等行業，實現零污染零排放的綜合循環利用。
很多用戶上了棒磨機用來研磨鋼渣，用鋼廠的熱軋圓鋼作為鋼棒，圓鋼表現出磨耗高消耗快，容易斷裂和彎曲等問題。經過逐步探索，人們終于發現經過熱處理調質的耐磨鋼棒鋼棒用來磨鋼渣是最適合的。
1、 鋼渣耐磨鋼棒表面硬度介于HRC45—55（HB420--560），淬透層10mm以上。
2、 鋼渣耐磨鋼棒的彎曲度＜0.3%，正常使用過程中不得出現彎曲度嚴重超標影響磨機產量和煤漿質量。
3、 磨棒斷棒率＜1%，斷棒率在1%--3%之間時，供應商免費更換斷棒，超過3%需要退貨并賠償相關損失。
4、 鋼渣磨棒沖擊值ak＞12j/cm2，式樣為常溫無缺口標準試樣。
5、 為保障磨棒質量，65Mn原材料必須采購自國家大型、有資質的鋼廠。
6、 為保障鋼渣磨棒質量，供應商必須對磨棒進行校直、調質熱處理，并經過跌落破壞性實驗測試合格。
7、 需要定尺供貨，要求兩端熱處理前鋸床切割，端面要平整光滑不斜切，兩端頭要打磨出R弧度，長度偏差±10mm，直徑偏差±1mm。

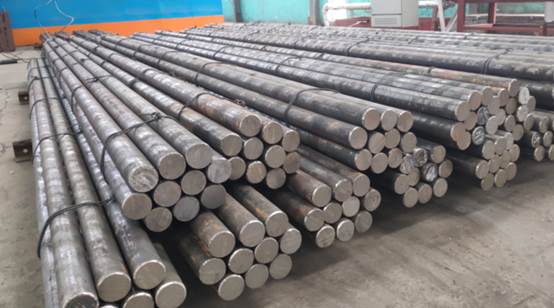

8、 表面應平整光滑，不得有肉眼可見的過燒、裂紋、明顯毛刺、缺肉等缺陷。包裝應整齊統一，便于堆放。不同規格不得混合打捆。
9、出廠前必須對化學成分、表面質量、硬度分布情況、不直度、直徑及長度偏差進行檢測并出示產品合格證。
目前此類鋼渣熱處理耐磨鋼棒已廣泛應用于鋼渣廠，知得大力推廣。
